Как подключить IP-камеру: пошаговая инструкция

Содержание
  1. Пошаговая инструкция подключения IP-камеры к компьютеру и роутеру
  2. Узнаем IP-адрес сети и камеры
  3. Изменение IP-адреса локальной сети
  4. Настройка камеры для получения изображения
  5. IP-камера не подключается через браузер
  6. Настройка роутера для просмотра IP камер через интернет
  7. Подключение к облаку
  8. Плюсы и минусы
  9. Настройки
  10. Настройка роутера
  11. Подключение IP-камеры к сети Wi-Fi с помощью компьютера
  12. Настройка Wi-Fi при помощи мобильного устройства
  13. Дополнительное оборудование
  14. Подключение с помощью коммутатора
  15. Настройка архивирования на SD-карту
  16. Плюсы и минусы
  17. Настройка
  18. Подключение камер IP
  19. Подключаем IP-камеру напрямую сразу к компьютеру без роутера
  20. Особенности подключения и настройки одной и нескольких IP-камер
  21. Определение IP командной строкой
  22. Статический IP-адрес: для чего он нужен?
  23. Как подключить IP-камеру и видеорегистратор непосредственно между собой?
  24. Подключение камеры к ПК
  25. Настройка роутера для доступа к камере через интернет
  26. «Белые» IP-адреса
  27. Проброс портов
  28. Подключение к удаленному регистратору
  29. Плюсы и минусы
  30. Настройка
  31. Смена IP камеры через ее Web
  32. Проверка работоспособности
  33. Подключение к удаленному серверу
  34. Плюсы и минусы
  35. Настройка
  36. Подключение к камере изменением IP локальной сети

Пошаговая инструкция подключения IP-камеры к компьютеру и роутеру

Для подключения любой IP-камеры к компьютеру вам понадобится кабель Ethernet (витая пара). Учитывая, что у всех устройств этого типа есть свой адрес, стоит это знать перед его настройкой. Это можно сделать с помощью специализированного «программного обеспечения», которое почти всегда идет в комплекте с оригинальным устройством, или программу можно установить с официального сайта производителя.

Узнаем IP-адрес сети и камеры

Часто IP-адрес устройства можно узнать, прочитав инструкцию, или на самой упаковке, или на наклейках на ней.
Когда мы уже знаем IP-адрес устройства, мы делаем подсети для него и локальную сеть ПК идентичными. Исходя из приведенного выше текста, мы понимаем, что вам необходимо узнать IP-адрес локальной сети. Для этого пройдите по этому пути:

  • Пойдем в Центр управления сетями и общим доступом.
  • Перед строкой «Подключение» щелкните сеть.
  • Выбираем вкладку «Информация».
  • В списке находим строку «IPv4-адрес» и копируем цифровое значение в сторону.

Узнайте IP-адрес сети и камеры
Для изменения IP-адреса можно использовать те же программы, с помощью которых мы его распознали на камере. После изменения адреса изображения, полученные с устройства, станут доступны по новому IP.
Подробнее об IP-адресе устройства и компьютера — читайте здесь.

Изменение IP-адреса локальной сети

Чтобы сделать интерфейс камеры доступным для пользователя, можно пойти другим путем, изменив IP-адрес локальной сети. Используя этот тип конфигурации, мы гарантируем, что устройства работают в одной подсети.
Например: адрес камеры — xxx.xxx.1.33, локальная сеть — xxx.xxx.88.44, а первые шесть значений одинаковы для обоих инструментов, и наша цель — изменить подсеть, которая отображается в в данном случае с цифровыми значениями 1 или 88. Для проведения операции действуем согласно инструкции:

  • Пойдем в Центр управления сетями и общим доступом.
  • Перед строкой «Подключение» щелкните сеть.
  • Зайдите в свойства беспроводной сети.
  • Прокрутите список вниз и найдите строку «Протокол Интернета версии 4 (TCP / IPv4)», дважды щелкните, чтобы открыть свойства последнего.
  • Ставим галочку напротив строки «Использовать следующий IP-адрес».

Изменить IP-адрес локальной сети
Дальнейшие действия:

  • У нас был доступ к 3 полям, в первое из которых мы вводим IP-адрес нашей локальной сети, но уже заменив значение подсети на 1 (такое же, как у камеры), а в последней строке под названием «Шлюз по умолчанию» мы вбиваем в полном объеме адресные камеры. Не забудьте сохранить изменения перед выходом из настроек.
  • Входим в браузер, открываем новое окно и копируем IP-адрес камеры в поисковую строку. Если все ранее сделанные настройки были выполнены правильно, откроется окно, в котором есть 2 поля для ввода логина и пароля соответственно. Данные, которые должны заполнить эти 2 строки, взяты из инструкции или с наклейки на коробке из-под устройства.
  • Нажмите клавишу «Enter» и получите возможность просматривать видеозаписи устройства. Более того, только после этих действий пользователь откроет настройки самой камеры.

Настройка камеры для получения изображения

Помимо сопоставления IP-адресов в настройках компьютера, это нужно сделать в веб-интерфейсе устройства для записи изображений. Чаще всего настройку можно сделать во вкладке «Сеть». На этот раз вам придется изменить подсеть камеры на цифровое значение локальной сети с таким же именем, после чего ставим галочку напротив поля «Фиксированный IP-адрес».
Только после заполнения последнего поля пользователь может быть настроен на просмотр записей IP-камеры через локальную сеть. Записываем следующие данные:

  • Айпи адрес.
  • Маска подсети (по умолчанию 255.255.255.0).
  • Шлюз, который будет соответствовать адресу локальной сети с подсетью.
  • DNSIP-адрес — в это поле мы копируем числовое значение из предыдущего.

Если вас не интересует Интернет, поставьте галочку в поле «Динамический IP (DCHP)».
Назначьте порт камере. Чаще всего это порт 80. В тех случаях, когда у камеры нет настройки, присвойте значение с таким же именем, но уже вручную. Для первой камеры мы назначаем порт 8081 и, если вы используете более одного видеомагнитофона, мы меняем значение последней цифры на 2 (номер порта будет 8082).
Затем мы можем сохранить настройки, отсоединить кабель устройства от ПК и вставить его в свободный порт маршрутизатора, а также автоматически восстановить все настройки IP-адреса, ранее сделанные в локальной сети. Далее подключаем роутер к сетевой карте компьютера с помощью соответствующего кабеля.

IP-камера не подключается через браузер

важно учитывать, что для IP-камер рекомендуется использовать Internet Explorer (IE) с версии 7.0, потому что можно попросить камеру запустить ActiveX.

  1. Запустите IE, щелкнув шестеренку и выбрав «Свойства обозревателя».Нажмите на шестеренку и выберите «Свойства браузера»
    Нажмите на шестеренку и выберите «Свойства браузера»
  2. Перейдите на вкладку «Безопасность» и в разделе «Уровень безопасности…» нажмите «Подробнее».Перейдите на вкладку «Безопасность» и в разделе «Уровень безопасности...» нажмите «Подробнее»
    Перейдите на вкладку «Безопасность» и в разделе «Уровень безопасности…» нажмите «Подробнее»
  3. Прокрутите список до «ActiveX Controls…» и установите «Включить» для четырех значений ниже, нажав «OK».Прокрутите список до «ActiveX Controls...», установите «Включить» для четырех значений ниже, нажмите «ОК»
    Прокрутите список до «ActiveX Controls…», установите «Включить» для четырех значений ниже, нажмите «ОК»
  4. При подключении к камере внизу появится сообщение «Эта веб-страница пытается запуститься:« Модуль веб-архива ». Нажмите« Выполнить ». Интерфейс камеры должен быть доступен.Нажмите
    Нажмите «Выполнить»Интерфейс камеры
    Интерфейс камеры

Настройка роутера для просмотра IP камер через интернет

После настройки камер настала очередь роутера:

  1. Подключаем все настроенные камеры к роутеру через сетевые LAN порты, либо через Wi-Fi;
  2. Подключаем роутер к компьютеру через Wi-Fi или сетевой кабель;
  3. Мы входим в его веб-интерфейс и переходим к перенаправлению портов, чтобы маршрутизатор при доступе к определенному адресу извне знал, какую камеру отправлять из внутренней сети.

Эти настройки можно найти в разделах «Перенаправление портов», «Маршрутизация», «WAN» на вкладке «Виртуальный сервер» или «Виртуальный сервер». Для начала нужно активировать виртуальный сервер галочкой. В зависимости от модели роутера вы можете встретить похожие настройки:

  • Название сервиса: пишем вручную, например «Первая камера»;
  • Диапазон портов — порт, который мы назначили в настройках первой камеры (8081);
  • Локальный IP-адрес (IP-адрес камеры) — например, у нас 192.168.99.24;
  • Локальный порт — 8081 или 80, если в камере нет настроек порта;
  • Протокол: TCP — IP-камера работает с этим протоколом;
  • Номер протокола: оставьте поле пустым или напишите любое число, например 1.

Подключение IP-камеры через роутер

Подключение и настройка IP-камеры через роутер

Прописываем настройки для каждой камеры по принципу, описанному выше. Не забывайте, что каждая камера должна иметь свой собственный IP-адрес и порт, если, конечно, такая возможность существует.

Для подключения к камерам с любого устройства с доступом в Интернет требуется статический IP-адрес. Вы можете заказать его у своего платного провайдера или воспользоваться услугой DynDNS. Используя этот сервис, вы можете присвоить своему динамическому IP-адресу любое доменное имя, например http: //your_unique_domain.ddns.ru. Но сначала нужно включить эту функцию в настройках роутера. На некоторых маршрутизаторах эти настройки находятся в разделе «WAN» на вкладке «DDNS». Здесь вы можете указать сервер (DynDNS, ASUS, NO-IP и т.д.), Ваше доменное имя 3-го уровня и другие необходимые настройки. Далее регистрируем доменное имя на сервисе (кстати, у роутеров ASUS есть свой бесплатный сервис для этих нужд) и прописываем в настройках роутера.

Подключение к облаку

Суть подключения очень проста — IP-камера подключается к Интернету по витой паре или по Wi-Fi (если в устройстве есть соответствующий модуль и выход в Интернет идет через Wi-Fi роутер).

Данные камеры через Интернет будут отправлены в специальный облачный сервис, из которого будет доступен весь записанный архив. С архивными видео можно будет удаленно взаимодействовать, подключившись с любого устройства (ПК, смартфон, планшет).

Ранее предпочтение отдавалось облачным сервисам на постоянной основе из опасения кражи или повреждения регистратора, записи не исчезнут вместе с регистратором, а останутся на удаленном сервере.

В краткосрочной перспективе видеонаблюдение с передачей данных в облако более востребовано, поскольку помогает сэкономить на регистраторе, что в дальнейшем не пригодится.

Плюсы и минусы

Преимущество такого подключения в том, что регистратор не требуется.

Минусы: ежемесячная подписка на услуги облачного хранилища и высокая пропускная способность интернета. Если Интернет принимает локальную сеть через модем 3G / 4G, пропускной способности будет недостаточно, и информация может не сохраниться в облаке.

Настроить бесплатные сервисы Яндекс.Диск или Google Drive невозможно из-за отсутствия поддержки работы с этими функциями IP-камер. Зарегистрироваться можно только на специализированных платных серверах. Средняя стоимость одной камеры в неделю архива обойдется примерно в 300 рублей в месяц. Плата за полный месяц регистрации составляет 1000 рублей за одно записывающее устройство.

Настройки

Например, IP-камера ISON IP20SW-R может использоваться со следующими функциями:

  • Модуль Wi-Fi;
  • Слот для SD-карты;
  • Мощный процессор, исключающий заикание и зависание изображений;
  • Матрица бренда SONY для качественного видеоматериала.

Для установки и настройки вам потребуются:

  • сама IP-камера;
  • блок питания для него (продается отдельно);
  • застежки;
  • соединительный кабель (витая пара);
  • маршрутизатор для взаимодействия с камерой и доступа в Интернет.

Для стабильной работы рекомендуется использовать роутеры, не допускающие перебоев в работе с IP-камерами. Например, Zyxel Kinetic 3 с прошивкой не позднее 2018 года.

Схема подключения IP камеры:

  1. Подключите камеру к сети через адаптер питания.
  2. Соедините устройство и роутер патч-кабелем.
  3. Подключите маршрутизатор с помощью кабеля WAN для доступа в Интернет и начните.

Подключение готово, теперь нужно подключить камеру к облачному сервису. На рынке существует более 30 различных сервисов, предлагающих облачные сервисы для систем видеонаблюдения.

Среди них нет идеалов, поэтому нужно сбалансировать стабильную работу, цену на услуги и ряд требований при покупке их оборудования.

Перед настройкой мы рекомендуем вам узнать, как определить IP-адрес камеры видеонаблюдения.

Как настроить IP-камеру:

  1. Подключитесь к роутеру (к которому подключена камера с патч-кодом) с компьютера.
  2. Откройте браузер Internet Explorer (все камеры настраиваются через него) и введите адрес устройства в строке поиска (для ISON IP20SW-R это 192.168.1.168).
  3. Заходим по адресу и на открывшейся странице вводим логин и пароль по умолчанию (admin, admin).
  4. Попав в меню, перейдите в раздел «Настройки» — «Сеть». Настройки
  5. Перейдите на вкладку «Расширенная настройка» — «Wi-Fi». Вай фай
  6. Выберите свою сеть Wi-Fi, введите имя пользователя и пароль, снимите флажок DHCP и нажмите «Сохранить». Сохранить
  7. Отсоедините соединительный кабель IP-камеры от роутера и перейдите на страницу устройства видеонаблюдения (теперь по Wi-Fi).
  8. В разделе «Видео» выберите кодек H264 (с ним лучше всего работает облачный сервис). Видео
  9. В новой вкладке откройте сайт ivideon (пример облачного сервиса).
  10. Нажмите «Для дома» — «Подключить» — «Обычная IP-камера» — «Подключить существующую камеру». Подключите существующую камеру
  11. Выберите операционную систему, установленную на вашем ПК (например, Windows 10 x64).
  12. Скачайте, установите и откройте программу. Нажмите «Добавить устройство» — «Добавить IP-камеру». Добавить IP-камеру
  13. Примените соответствующие настройки (имя, IP-адрес камеры, логин и пароль для доступа к программе, URL: требуется соединение с производителем оборудования). имя, IP-адрес камеры
  14. В стартовом окне программы нажмите «Выполнить».
  15. Нажмите «Моя учетная запись» и введите свой логин и пароль (которые были указаны в настройках). Личный кабинет
  16. Откройте камеру, нажмите «Подключить», выберите тариф, оплатите и воспользуйтесь услугой. Вставить
  17. Доступ к архиву будет доступен через личный кабинет из программы на ПК или в приложении на смартфоне.

Настройка роутера

Для правильной настройки роутера нам потребуются:

  • Подключите все настроенные камеры к роутеру через сетевые порты LAN или через Wi-Fi.
  • Подключите устройство к ПК с помощью сетевого кабеля.
  • Переходим в веб-интерфейс роутера, где мы займемся пробросом портов, чтобы роутер мог различать их и камеры соответственно, выдавая нужное изображение в ответ на обращение к нему.

Порт LAN
Строки для заполнения обычно находятся во вкладке «Виртуальный сервер». Перед заполнением всех подпунктов поставьте галочку напротив строки «Включить виртуальный сервер?» в поле «Да». Дополнительные настройки зависят от модели роутера и могут включать следующее:

  • «Название сервиса» — любое значение, например «Камера1»;
  • «Диапазон портов» — должен соответствовать порту, ранее назначенному первому устройству для записи видео;
  • «Локальный IP-адрес» — соответствует адресу камеры;
  • «Локальный порт» — введите здесь значение от второй точки или 80, если ручная настройка порта недоступна для вашей камеры;
  • «Протокол» — в этом поле мы должны указать TCP, так как именно с этим протоколом работают IP-камеры;
  • «Номер протокола»: можно написать любое число.

Эти элементы прописываем вручную для каждой камеры, не забывая менять значения в соответствующих строках.

Подключение IP-камеры к сети Wi-Fi с помощью компьютера

Приступим к настройке Wi-Fi и камеры. Из-за этого:

  • Установите утилиту, поставляемую с оригинальным устройством, или загрузите программное обеспечение из Интернета (например, программу «VSTARCAM» для соответствующей марки камеры).
  • Подключаем IP камеру к роутеру кабелем RJ-45.
  • Двойным щелчком откройте ранее установленную программу и перейдите в настройки камеры.
  • Выбираем «Поиск сигнала», в открывшемся списке находим роутер и нажимаем «Установить».
  • Введите пароль роутера для доступа к сети Wi-Fi, нажмите «ОК».
  • Может появиться окно с ошибкой, но не беспокойтесь. Для решения проблемы выполняем повторный поиск, проверяем состояние сетевого кабеля, его подключение к камере и роутеру.
  • Если настройки верны, камера перезагрузится, затем вы можете отключить кабель, и IP-камера будет работать без проводов.

Настройка Wi-Fi при помощи мобильного устройства

Настроить можно с любого смартфона (операционная система не играет важной роли) или планшета. Из-за этого:

  • Повторяем первые 4 пункта предыдущего списка.
  • Установка приложения на мобильное устройство — CSCAM, EYE
  • Открываем утилиту, заходим в «Настройки камеры».
  • Заходим в «Настройки Wi-Fi» и выбираем нужную нам сеть.
  • Введите пароль роутера для доступа к сети.

Дополнительное оборудование

При подключении IP-камеры с помощью компьютера или роутера никакого дополнительного оборудования не требуется.
Если человек хочет подключить камеры не только к ПК и роутеру, но и к телефону, ему могут понадобиться дополнительные программы (в зависимости от ПО мобильного устройства — Apple, Android, WindowsPhone — для настройки нужны различные утилиты их — tiniCamMonitor, DIGMASmartCam).
Дополнительные сведения о подключении IP-камеры к телефону под управлением AppleIOS или Android см. В следующем видео:

Подключение с помощью коммутатора

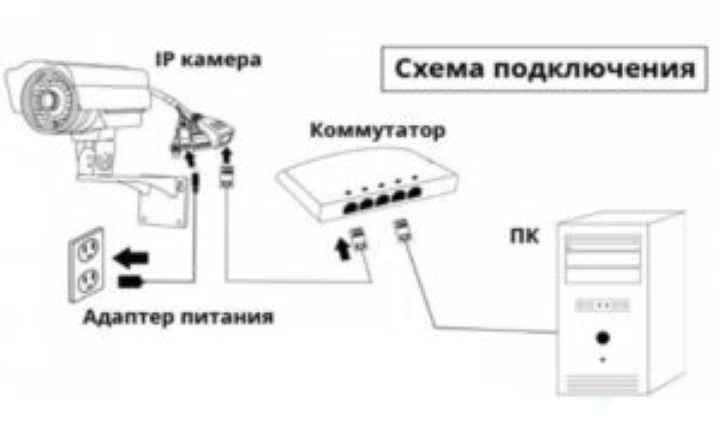

Рассмотрим схему подключения к компьютеру через коммутатор.

ВАЖНО! Витая пара должна быть обжата в соответствии с опцией T568B — T568B.

Цепь через выключатель

Как видно на рисунке, все устройства подключены к сетевому коммутатору.

С помощью этого варианта подключения вы можете подключить гораздо больше IP-камер, чем с помощью предыдущего метода.

Все устройства должны находиться в одной подсети.

Пример:

  • IP-камера — адрес 192.168.22.1, маска 255.255.255.0.
  • Коммутатор — адрес 192.168.22.3, маска 255.255.255.0.
  • ПК — адрес 192.168.22.2, маска 255.255.255.0.

Настройка архивирования на SD-карту

Запись на SD-карту с камеры видеонаблюдения осуществляется через устройство. Настроить можно вручную, подключив его напрямую к компьютеру.

Плюсы и минусы

Плюс — экономия бюджета. Нет необходимости покупать диктофон и жесткий диск.

Преимущества:

  1. Между рекордером и переключателем нет кабеля.
  2. Мощная антенна Wi-Fi для стабильного сигнала.

Недостатки:

  1. Камера должна быть включена.
  2. Ограниченный размер записи. Большинство устройств поддерживают SD-карты до 128 ГБ.
  3. Устройства для записи на SD-карту выше среднего.
  4. Если вам необходимо установить несколько камер на вашем объекте, не рекомендуется использовать несколько камер и настраивать хранилище на SD-карте.
  5. SD-карта вставляется под корпус, что сопряжено с неудобствами при ее извлечении.

Установка под крышкой корпуса предназначена для предотвращения доступа к видеоархиву потенциального злоумышленника. Чтобы не мучиться с выводом самостоятельно, рекомендуется приобретать устройства с возможностью удаленного доступа к хранилищу на SD-карте.

Настройка

Поскольку в комплекте с устройством нет SD-карты, необходимо установить ее:

  1. Снимите защитную крышку и открутите несколько винтов, фиксирующих наполнение устройства в корпусе.
  2. Вставьте SD-карту и привинтите все элементы в исходное состояние.
  3. Подключите камеру к компьютеру с помощью кабеля LAN и переключитесь на домашнюю сеть Wi-Fi.
  4. В разделе «Локальные настройки» вы уже указали путь, по которому будет храниться видео. Локальные настройки
  5. В разделе «Сеть» выберите протокол, по которому будет осуществляться доступ к SD-карте. Например FTP.
  6. Затем загрузите FTP-клиент на свой компьютер, введите IP-камеры, порт 2121, логин и пароль, которые вы задали в этом разделе.
  7. Готово, ваш логин завершен.

Подключение камер IP

Каждая IP-камера имеет свой собственный уникальный сетевой (IP) адрес, представленный четырьмя числами, написанными с точкой. Вам необходимо найти этот адрес перед подключением.

IP-адрес может быть указан в документации, прилагаемой к камере, указан на веб-сайте ее производителя или указан на самой камере. Чтобы узнать об IP-камере, вы также можете использовать программное обеспечение, прилагаемое к ней или загруженное с веб-сайта ее производителя.

Поиск IP-камеры Hikvision с помощью программного обеспечения Hikvision SADP Tool (пример):

  1. Перед определением IP необходимо подключить камеру к ПК кабелем Ethernet, запитав его.Подключаем камеру к ПК кабелем Ethernet для определения ее IP-адреса
    Подключаем камеру к ПК кабелем Ethernet для определения ее IP-адреса
  2. Чтобы скачать программу, перейдите на сайт: http://hikvision.ru/download и начните скачивание «SADP», щелкнув мышью.Перейдите по ссылке и начните загрузку программного обеспечения, нажав ссылку «SADP»
    Перейдите по ссылке и начните загрузку программного обеспечения, нажав ссылку «SADP»
  3. В зависимости от используемого вами браузера вам может потребоваться указать папку, в которой будет находиться загрузка, или дать согласие на загрузку перед началом. Вам нужно дождаться полной загрузки установочного файла «SADPTool» и запустить его, щелкнув мышью. После запуска «Мастера установки» нажмите: «Далее» — «Далее» — «Установить» — «Далее» — «Далее» — «Готово».В окне «Мастер установки» нажмите «Далее», следуйте инструкциям «Мастера установки»
    В окне «Мастер установки» нажмите «Далее», следуйте инструкциям «Мастера установки»
  4. Откроется окно программы, в котором через некоторое время отобразятся подключенные к ПК IP-камеры Hikvision. Процедуру можно ускорить, нажав кнопку «Обновить». На фото желтым цветом показан IP-адрес обнаруженной камеры.Во вкладке «Онлайн-устройства» в столбце «IPv4-адрес» указывается IP-адрес обнаруженной камеры
    Во вкладке «Онлайн-устройства» в столбце «IPv4-адрес» указывается IP-адрес обнаруженной камеры

Подключаем IP-камеру напрямую сразу к компьютеру без роутера

Этот тип подключения возможен и иногда используется, если к ПК необходимо подключить только одну камеру, но это считается непрофессиональным. В век современных технологий гораздо удобнее пользоваться коммутатором или роутером.

Подключить IP-камеру напрямую к компьютеру относительно просто.

Рассмотрим схему подключения.

Схема прямого подключения IP-камеры к ПК, без дополнительных устройств
По умолчанию IP-камера имеет так называемый IP-адрес, присвоенный производителем. Откроем документацию и узнаем IP, порт, логин и пароль.

Для понимания предположим, что в камере есть:

  • IP-адрес — 192.168.22.1;
  • портвейн — 80;
  • доступ — администратор;
  • пароль пустой.

Чтобы начать работу с камерой, нужно набрать IP компьютера и камеры в одной подсети.

Мы знаем, что IP-камера — 192.168.22.1, мы назначим ПК IP-адрес больше 192.168.22.2 с маской: 255.255.255.0.

В правом нижнем углу компьютера щелкните два компьютера или значок антенны, затем щелкните Центр управления сетями и общим доступом.Центр управления

Затем слева нажмите «изменить параметры адаптера».Адаптер

Выбираем активный адаптер. Щелкните правой кнопкой мыши -> Свойства.Имущество

В открывшемся окне выбираем протокол IPV4 и вводим наш IP 192.168.22.2, маска 255.255.255.0. Изменить IP

Маска будет создана автоматически, поэтому в остальных окнах также нажимаем «Добавить» и «ОК.

редактировать IP-камеры можно с помощью специальной программы или в веб-интерфейсе.

Особенности подключения и настройки одной и нескольких IP-камер

Среди наиболее значимых особенностей:

  • При подключении нескольких камер к компьютеру необходим маршрутизатор.
  • При настройке камеры изменяется только значение подсети в IP-адресе, и при вводе полей настроек маршрутизатора помните, что последние цифры будут разными для каждого видеомагнитофона.
  • Необходимость настройки порта, значения которого должны быть разными для каждой камеры (если есть возможность ручной настройки порта).

Определение IP командной строкой

IP-адрес устройства также можно узнать из командной строки Windows, запустив ее с правами администратора.

Это требует:

  1. Найдите программу «Командная строка» (CMD) в меню «Пуск», щелкните ее правой кнопкой мыши и выберите «Запуск от имени администратора» в появившемся контекстном меню. Если вы вошли в Windows с правами администратора, вам просто нужно запустить программу, щелкнув левой кнопкой мыши.В меню «Пуск» введите «CMD» в поле поиска, щелкните правой кнопкой мыши приложение «Командная строка», выберите «Запуск от имени администратора»
  2. В открывшемся окне введите с клавиатуры «arp –a» и нажмите «Enter». Появится список IP-адресов различных устройств, подключенных к ПК.Введите команду
    Введите команду «arp -a», нажмите «Enter»

Если вы хотите узнать, как вызвать командную строку в Windows 8, вы можете прочитать новую статью на нашем портале.

Если этот список достаточно велик и неясно, какой адрес принадлежит камере, вам необходимо записать этот список, выключить камеру и снова запустить команду «arp -a», обнаружив, что IP-адрес исчез одновременно. — это адрес видеокамеры.

Также для решения этой проблемы вы можете использовать специальные программные сканеры для сканирования IP-адресов и их портов. Алгоритм поиска IP аналогичен командной строке.

Статический IP-адрес: для чего он нужен?

Для видеонаблюдения не из одной фиксированной точки, а из разных мест необходим статический IP-адрес, который можно получить при заключении дополнительного договора с провайдером. Это не меняет настройки и подключение камеры к компьютеру.

Как подключить IP-камеру и видеорегистратор непосредственно между собой?

Если вам нужна запись HD-видео, которая требует ресурсов ПК (особенно с нескольких камер), вам может понадобиться DVR.

Ссылка! IP-камеры подключаются к видеорегистратору для записи видео качества HD, 2K HD, Ultra HD (4K) на встроенный жесткий диск. Обеспечивает бесперебойную работу видеосистемы круглосуточно.

Видеорегистратор имеет только один сетевой разъем, поэтому для подключения к нему нескольких IP-камер требуется маршрутизатор.

Для подключения нескольких IP-камер к видеорегистратору необходим роутер
Для подключения нескольких IP-камер к видеорегистратору необходим роутер

Для подключения камер необходимо:

  1. Перейдите в меню «Сеть» рекордера, выберите «Сетевая карта», укажите IP-адрес рекордера и шлюз, которые соответствуют подсети камер, и нажмите «Да», чтобы применить настройки.Заходим в меню регистратора «Сеть», выбираем «Сетевая карта», указываем IP и шлюз регистратора, совпадающие с подсетью камер, нажимаем «Да»
  2. Затем выберите «Мастер настройки IP-канала» (или аналогичный) в меню цифрового видеорегистратора и нажмите «Добавить» справа. Выберите «Тип устройства» — IPC, IP-канал — 1, «Адрес устройства», «Порт», «Протокол» — «ONVIF». Щелкните «ОК».Настраиваем необходимые параметры в меню регистратора, нажимаем «ОК»
    Настраиваем необходимые параметры в меню регистратора, нажимаем «ОК»
  3. Появится изображение 1-го канала DVR. Выполните ту же операцию с другими IP-камерами, указав другой канал и IP-адрес камеры.Изображение 1-го канала видеорегистратора
    Изображение 1-го канала видеорегистратора

Все, с видеорегистратором можно работать.

Подключение камеры к ПК

Иногда IP-камера и компьютер настроены в разных подсетях, и доступ к камере через ее IP-адрес не работает. Чтобы это стало возможным, вам необходимо настроить IP-адрес ПК и камер в одной подсети.

Узнать IP-адрес локальной сети можно через программу CMD. Для этого вам необходимо:

  1. Нажмите комбинацию «Win + R» («Win» находится справа от «Ctrl» на клавиатуре).
  2. В консоли «Выполнить» введите «CMD», нажав «ОК».Набираем «CMD», нажимаем «ОК»
    Набираем «CMD», нажимаем «ОК»
  3. В командном окне введите «ipconfig» и нажмите «Enter». В сведениях о текущем подключении «Шлюз по умолчанию» покажет IP-адрес сети. В приведенном примере его адрес — 192.168.0.1. Если IP-камера 192.0.0.64, для ее соответствия сети ПК необходимо изменить ее на: 192.168.0.64.Набираем «ipconfig» и нажимаем «Enter», в поле «Шлюз по умолчанию» стоит IP сети
    Набираем «ipconfig» и нажимаем «Enter», в поле «Шлюз по умолчанию» стоит IP сети

На заметку! Вы также можете изменить адрес камеры с помощью программного обеспечения, поставляемого с ней или загруженного с веб-сайта производителя.

Модификация IP камеры Hikvision через программу SADP Tool (пример). После обнаружения камеры в правом столбце укажите необходимую IP-камеру и «Шлюз», введите пароль 12345 и нажмите кнопку «Сохранить». Перезагрузите видеокамеру, выключив питание.

В полях «IP-адрес» и «IPv4 шлюза» укажите требуемый IP, введите пароль 12345, нажмите кнопку «Сохранить»
В полях «IP-адрес» и «IPv4 шлюза» укажите требуемый IP, введите пароль 12345, нажмите кнопку «Сохранить»

Важно! После согласования IP-камеры с сетью ПК можно подключить к камере по адресу: http://192.168.0.64 через Интернет-браузер. Логин (идентификатор) и пароль для входа в конкретную модель камеры доступны в Интернете.

Настройка роутера для доступа к камере через интернет

Если вы успешно выполнили вышеуказанные шаги, ваша камера будет доступна в локальной сети. Вы можете работать с ним с любого устройства, подключенного к вашему роутеру. Однако, если вы хотите получить доступ к камере через Интернет, вам потребуется выполнить дополнительные настройки.

Сначала вам нужно выяснить, дает ли ваш провайдер статический «белый» адрес. Это важно для доступа к маршрутизатору через Интернет.

«Белые» IP-адреса

Есть два типа адресов: настоящие, называемые «белыми». И виртуальный, обычно называемый «серым». Они могут быть статичными или динамическими, но в данном случае это не важно. Главное, что если у вас есть «белый» адрес, вы можете подключиться к своему роутеру прямо из сети, указав его. Если провайдер раздает в сети «серые» виртуальные адреса и доступ к сети осуществляется по общему IP провайдера, найти роутер в сети по IP-адресу не получится.

Вы можете проверить, какой у вас IP, следующим образом. Посмотрите, какой адрес используется при подключении. Далее зайдите в любой сервис, позволяющий определить IP, с которого вы входите в сеть. Например, сайт 2ip.ru. Если IP-адрес вашего подключения и IP-адрес, определенный службой, совпадают, значит, у вас есть реальный адрес. Если адреса разные, у вас виртуальный IP. Большинство провайдеров предоставляют платные реальные IP-адреса по запросу. Обратитесь в службу технической поддержки, чтобы решить эту проблему.

При использовании мобильного интернета, подключении IP-камеры через роутер с модемом 3G / 4G оператор часто выдает внешний динамический IP-адрес. Он может меняться со временем, например, после перезапуска устройства. Рекомендуется подключиться к службе внешнего IP-адреса. В этом случае вы получите статический адрес. После перезагрузки ничего не изменится.

Допустим, вы решили проблему с «белым» адресом. Но это еще не все. Теперь на роутере нужно открыть порты для входящих подключений.

Проброс портов

По умолчанию камера использует порт 80 для подключения. Его можно оставить без изменений, но при желании можно изменить. Для этого зайдите в веб-интерфейс камеры и в настройках сети напишите любое число вместо 80. Например, 3000. Теперь, чтобы подключиться к нему из локальной сети, вам нужно ввести его IP-адрес, двоеточие и номер порта. То есть в строке браузера нужно написать: 192.168.1.25:3000, где 192.168.1.25 — это локальный IP-адрес сетевой веб-камеры.

Не забудьте изменить пароль камеры по умолчанию, чтобы никто другой не мог получить к ней доступ!

Теперь вам нужно сделать переадресацию портов на роутере. Этой теме посвящена отдельная статья на нашем сайте. В нем вы можете найти подробные инструкции о том, как настроить переадресацию портов на различных маршрутизаторах и для чего это нужно. Вот краткое руководство.

Ищем «Перенаправление портов», «Перенаправление портов» или что-то подобное в меню вашего роутера. Укажите здесь IP-адрес вашей камеры, порт, через который будет подключено внешнее соединение, скажем 4000 и его порт (по умолчанию обычно 80, но если вы изменили его, как описано выше, то 3000). После сохранения настроек проверьте, работает ли соединение. Для этого с любого компьютера, подключенного к Интернету, зайдите в браузер по адресу xx.xx.xx.xx: 4000. Если открывается окно входа в систему веб-интерфейса IP-камеры, соединение настроено правильно.

Обратите внимание, что здесь мы выполнили переадресацию портов для камеры 192.168.1.25. Например, мы добавили еще одну камеру с IP-адресом 192.168.1.25. Для этого мы выбрали внешний порт 4001. Поэтому подключим к одной камере на xx.xx.xx.xx: 4000 и на xx.xx.xx.xx: 4001 ко второй.

Подключение к удаленному регистратору

Со временем появилась технология, позволяющая дублировать запись с одного жесткого диска на другой рекордер через Интернет, что позволяет получить ту же функциональность и не платить абонентскую плату за услуги облачного хранилища.

Для такой схемы необходимо:

  1. Подключите IP-камеру с доступом в Интернет на объекте.
  2. Купите диктофон + жесткий диск, установите где угодно и подключитесь к Интернету.
  3. Подключите эти устройства к Интернету.

Рекордер и камера должны поддерживать эту функцию.

Все настройки производятся в специальном программном обеспечении. Просто выполните сопряжение устройств в приложении на компьютере или телефоне, затем измените параметры, настройте функции и выполните мониторинг через удаленное поддерживаемое программное обеспечение.

Плюсы и минусы

Обратной стороной является цена диктофона и подключенных к нему устройств. Подключать только одно устройство — решение сомнительное.

Положительные стороны:

  1. Можно подключить множество устройств. В зависимости от количества подключенных камер выбирается видеорегистратор (на 4, 8, 16, 32, 64 канала). Камеры можно объединять по каналам, создавая таким образом систему видеонаблюдения для практически неограниченного количества устройств.
  2. Простота использования благодаря их одновременному управлению в едином меню (программе или приложении).
  3. Бесплатно программное обеспечение.
  4. Долгосрочный архив.
  5. Реализация датчиков движения и их взаимодействия с камерами.

Настройка

Настройка камеры

Все IP-системы включаются по схожему принципу:

  1. Подключите камеру к витой паре (подключил к регистратору). Электроснабжение организовано по схеме POE (то есть камеры получают питание и передают данные по одному коммутационному кабелю).
  2. Подключите адаптер питания (входит в комплект) к видеорегистратору).
  3. Подключите мышь к USB-порту.
  4. Подключите дисплей через HDMI.
  5. Для удаленного доступа подключите роутер к регистратору по витой паре (отдельный разъем в регистраторе) и обеспечьте доступ в Интернет.

После установки и включения регистратора все элементы управления можно организовать в меню управления:

  1. Введите свое имя пользователя и пароль (по умолчанию пароль 12345 или пустой). логин и пароль
  2. Нажмите ПКМ для доступа к главному меню. ПКМ
  3. В разделе «Воспроизведение» вы можете посмотреть видео, записанные камерами. Есть хороший фильтр по датам, камерам, типам записи. Размножение
  4. «Резервное копирование файлов» позволяет выполнять резервное копирование данных на USB-накопитель.
  5. Раздел «Канал» позволяет настроить и активировать датчик движения для всех или специально выбранных камер.
  6. «Система» позволяет настраивать параметры самого регистратора и связанных с ним объектов.

Подключение IP-камеры hikvision к компьютеру также выполняется одним из описанных выше способов.

Смена IP камеры через ее Web

Смена IP-камеры часто производится во вкладке «Сеть». Например, если у маршрутизатора IP: 192.168.1.1, камере необходимо зарегистрировать IP: 192.168.1.11.

Для этого в веб-интерфейсе выберите:

  1. Вкладка «Администрирование» — «Конфигурация» — «Сеть».Откройте вкладку «Администрирование», затем раздел «Конфигурация», затем «Сеть»
    Откройте вкладку «Администрирование», затем раздел «Конфигурация», затем «Сеть»
  2. Затем «Режим IP-адреса», помеченный точкой «Фиксированный IP».В разделе «Режим IP-адреса» отметьте «Фиксированный IP-адрес»
    В разделе «Режим IP-адреса» отметьте «Фиксированный IP-адрес»
  3. Затем введите IP-камеры, «Маску» подсети, «Уход» (IP-маршрутизатор), «IP DNS» (в качестве шлюза) и «Номер порта». Если вы не планируете получать доступ к IP-камерам через Интернет, вы можете просто установить точку в «Динамический IP (DCHP)» (получать IP-адрес с ПК автоматически), не вводя IP-камеры, но указывая порт. Нажмите «Сохранить»).Заполните данные в поля, отмеченные на скриншоте, нажмите кнопку «Сохранить»
    Заполните данные в поля, отмеченные на скриншоте, нажмите кнопку «Сохранить»

Ссылка! Установка «фиксированного» IP и «номера порта» (номер порта, если применимо) требуется для передачи видеоданных с нескольких камер через Интернет.

Например, IP-адрес первой подключенной камеры может быть: 192.168.1.11, а ее порт: 8081 (обычно камера использует WEB-порт 80).

Теперь вы можете переместить сеть на постоянный IP-адрес. В «Свойства: IP версии 4…» вместо «Использовать следующий IP-адрес» необходимо установить пункт «Получить IP-адрес автоматически» и нажать «ОК».

Далее вам необходимо отключить камеру от ПК, теперь вы можете подключиться через роутер по адресу: http://192.168.1.11.

Проверка работоспособности

Чтобы убедиться в правильности выполненных действий, проверяем работоспособность камеры. Для этого откройте браузер и введите IP-адрес устройства и значение цифрового порта в адресной строке. Должно получиться так: http: // ip-адрес: номер порта.
Если настройка была сделана правильно, на экране появится изображение с камеры.

Подключение к удаленному серверу

Этот способ подходит для юридических компаний, у которых есть собственный сервер (собственный или арендованный) или которые собираются его купить.

Плюсы и минусы

Обратной стороной является цена — только покупка самого сервера обойдется в 100000 рублей. Если у вас есть сервер, вам необходимо приобрести для него лицензионное программное обеспечение, которое позволит вам получать поток с камер на ваши жесткие диски.

Преимущества:

  1. Удаленная регистрация и просмотр данных с сервера через любое клиентское устройство.
  2. Расширенные функции видеонаблюдения (например, автоматическое распознавание лиц по принципу «Безопасный город»).
  3. Считывание автомобильных номеров (программирование камеры на запись всех автомобилей в пути, открытие шлагбаума или ворот после считывания определенных номеров).

Для записи на удаленный сервер подходят только те устройства видеонаблюдения, которые поддерживают данную функциональность. Перед покупкой обязательно уточняйте этот момент у производителя.

Настройка

Для взаимодействия с вашим сервером IP-камера наблюдения настроена следующим образом:

  1. Реализуйте подключение IP-камеры к компьютеру через роутер.
  2. Установите программу VMS на свой компьютер. При первом запуске программа предлагает вам создать учетную запись.
  3. В окне программы нажмите «Добавить устройства» — «Добавить устройства вручную». Добавить устройства вручную
  4. Запишите IP-адрес, имя пользователя и пароль (стандартный администратор, админ). IP-адрес, логин и пароль
  5. Готовый. Устройство подключено и готово к работе. Вы можете смотреть видео онлайн с компьютера или ноутбука в сети.
  6. Выполните необходимые настройки для подключения оборудования к серверу с помощью «Вход на сервер».

Подключение к камере изменением IP локальной сети

Другая возможность получить доступ к интерфейсу камеры — передать IP-адрес самой локальной сети в подсеть камеры.

Например, IP-адрес камеры — 192.168.0.24, а сеть — 192.168.99.22.

Чтобы перенести IP-сеть в подсеть камеры, вам необходимо:

  1. Щелкните правой кнопкой мыши значок сетевого подключения и выберите «Центр управления сетями и общим доступом».Щелкните правой кнопкой мыши значок сетевого подключения и выберите «Центр управления сетями и общим доступом»
    Щелкните правой кнопкой мыши значок сетевого подключения и выберите «Центр управления сетями и общим доступом»
  2. Щелкните на «Ethernet».Щелкните «Ethernet»
    Щелкните «Ethernet»
  3. В разделе «Статус: Ethernet» нажмите «Свойства».Нажмите кнопку «Свойства»
    Нажмите кнопку «Свойства»
  4. В «Ethernet: свойства» выберите TCP / IPv4 (в Win XP — TCP / IP) и нажмите «Свойства».Выберите TCP / IPv4 (в Win XP - TCP / IP), нажмите «Свойства»
    Выберите TCP / IPv4 (в Win XP — TCP / IP), нажмите «Свойства»
  5. В «Свойства: IP версия 4…» нажмите «Использовать следующий IP-адрес» и введите сетевой IP: 192.168.0.22, маску: 255.255.255.0 и шлюз (IP-камеры): 192.168.0.24, нажав «ОК».Нажмите «Использовать следующий IP-адрес»
    Нажмите «Использовать следующий IP-адрес»

После подключения IP-сети к подсети камеры вы можете подключиться к ней по адресу: http://192.168.0.24.

Оцените статью
Adblock
detector
